Sistemas de protección pasiva contra incendios

Pinturas y esmaltes intumescentes, morteros proyectados, paneles rígidos y sellados cortafuegos — nuestros sistemas de protección pasiva contra incendios, con un mismo criterio: el sistema se elige según el elemento constructivo, no al revés.

Terminal 4 en obra · Aeropuerto Adolfo Suárez Madrid-Barajas

Pinturas y esmaltes intumescentes

Cerchas y correas metálicas de cubierta con pintura intumescente, uno de los sistemas de protección pasiva contra incendios

Pintura intumescente para estructura metálica

Se aplica mecánicamente mediante Airless de baja presión, excepcionalmente a brocha o rodillo. Ante el calor, expande su volumen y aísla el acero. Estable hasta 30' sin sobrecoste relevante; por encima, el espesor —y el coste— crecen con la masividad del perfil.

Ver esta solución en obra real →

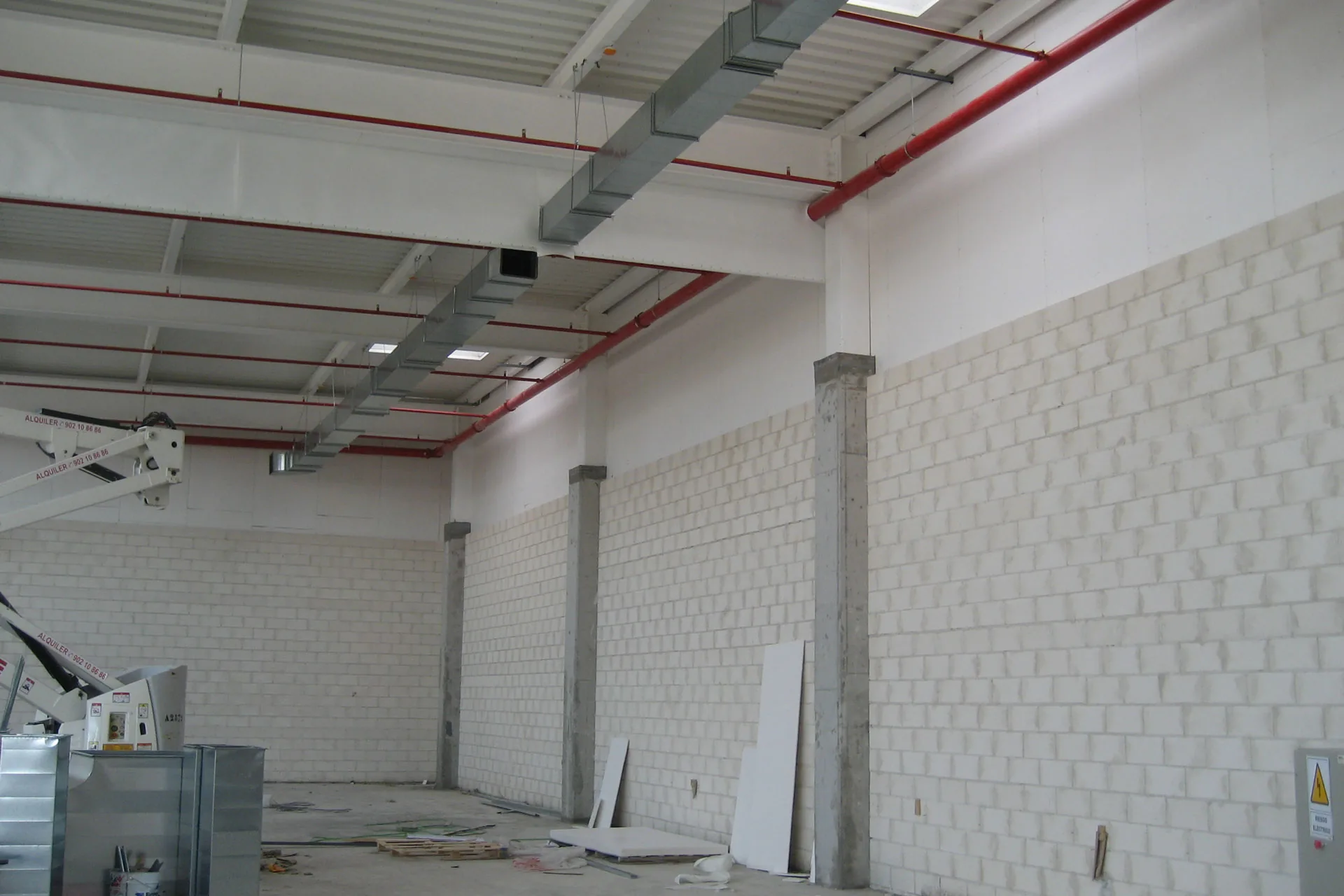

Vigas y pilares metálicos de nave con imprimación y esmalte ignífugo blanco

Imprimaciones y esmaltes ignífugos

Imprimaciones ignífugas, sintéticas y epoxi de 2 componentes, compatibles con los sistemas intumescentes; la epoxi puede aplicarse incluso sobre imprimaciones o esmaltes existentes, actuando como capa puente. Los esmaltes ignífugos sellan el sistema frente a agentes atmosféricos y admiten cualquier color.

Proyecto de referencia: Universidad de Málaga →

Morteros de protección

Pilares y vigas metálicas imprimados en rojo con mortero ignífugo proyectado en obra
Base perlita-vermiculita

Morteros de vermiculita

ComposiciónSulfato cálcico, perlita, vermiculita y aditivos
AplicaciónMecánica, con alisado manual posible
Densidad450–650 kg/m³
R y REIHasta 240'

Excelente adherencia sobre acero imprimado o sin imprimar, chapa galvanizada y hormigón. No necesita malla metálica salvo en madera. Instalado, entre otros, en el Centro Comercial El Mirador (Cuenca) y el Palacio de Congresos de Tenerife Sur.

Base lana de roca

Morteros de lana de roca

ComposiciónLana de roca, cemento y aditivos
AplicaciónMecánica, con talochado o endurecedor superficial
Densidad300–800 kg/m³
R y REIDe 30' a 240' según espesor y masividad

Además de protección al fuego, aporta aislamiento térmico y mejora acústica por absorción. Aplicado en el Aeropuerto Los Rodeos (Tenerife) y en centros logísticos como el de Mercadona en Ciempozuelos.

Paneles y tabiquería resistente al fuego

Instalación de paneles ignífugos, uno de nuestros sistemas de protección pasiva contra incendios, en el falso techo curvo del Aeropuerto de Los Rodeos, Tenerife

Paneles rígidos de fibrosilicato cálcico

Solos o combinados con lana de roca, protegen estructura metálica hasta R-240', conductos de ventilación y canaletas eléctricas. Se usan también para sectorizar con tabiquería seca, como falso techo de protección de forjado y en el encuentro forjado-muro cortina. Acabado liso, apto para pintar.

Proyecto de referencia: Aeropuerto Los Rodeos →

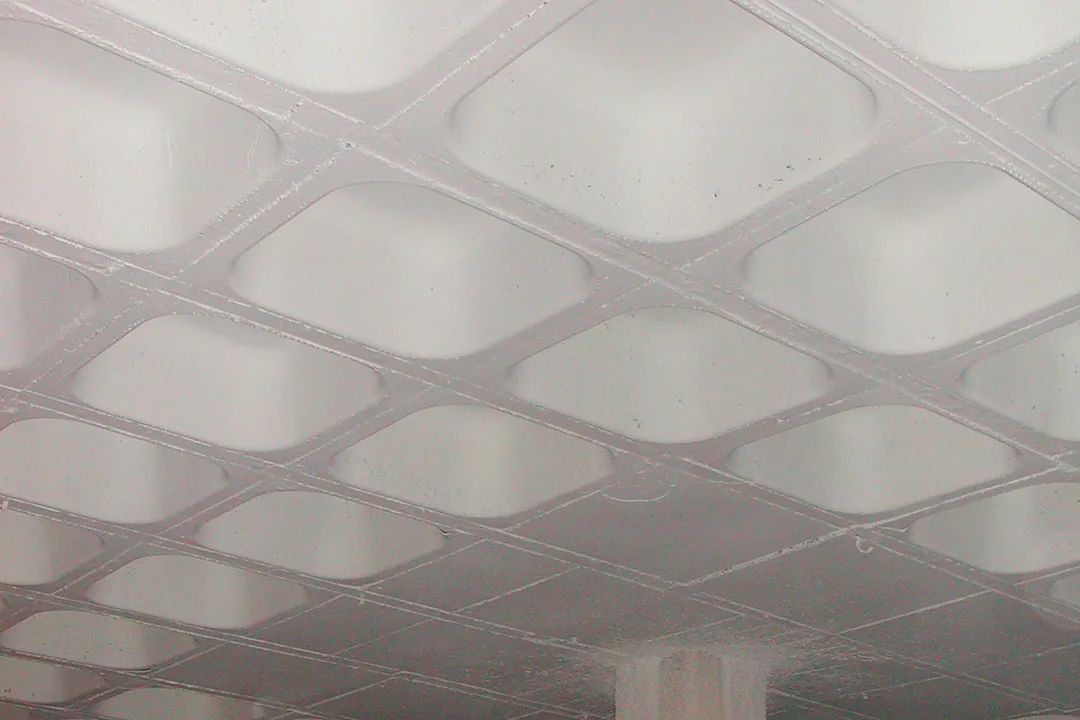

Forjado reticular de hormigón protegido con cerámica ablativa proyectada

Cerámica ablativa para forjados

Aplicación mecánica mediante Airless de baja presión, excepcionalmente a brocha y rodillo. Densidad de 1.200 a 1.300 kg/m³ y alcanza REI-180 en forjados según el espesor equivalente necesario. Excelente adherencia sobre superficies limpias sin restos desencofrantes.

Proyecto de referencia: Nervión Plaza →

Sellados y compartimentación

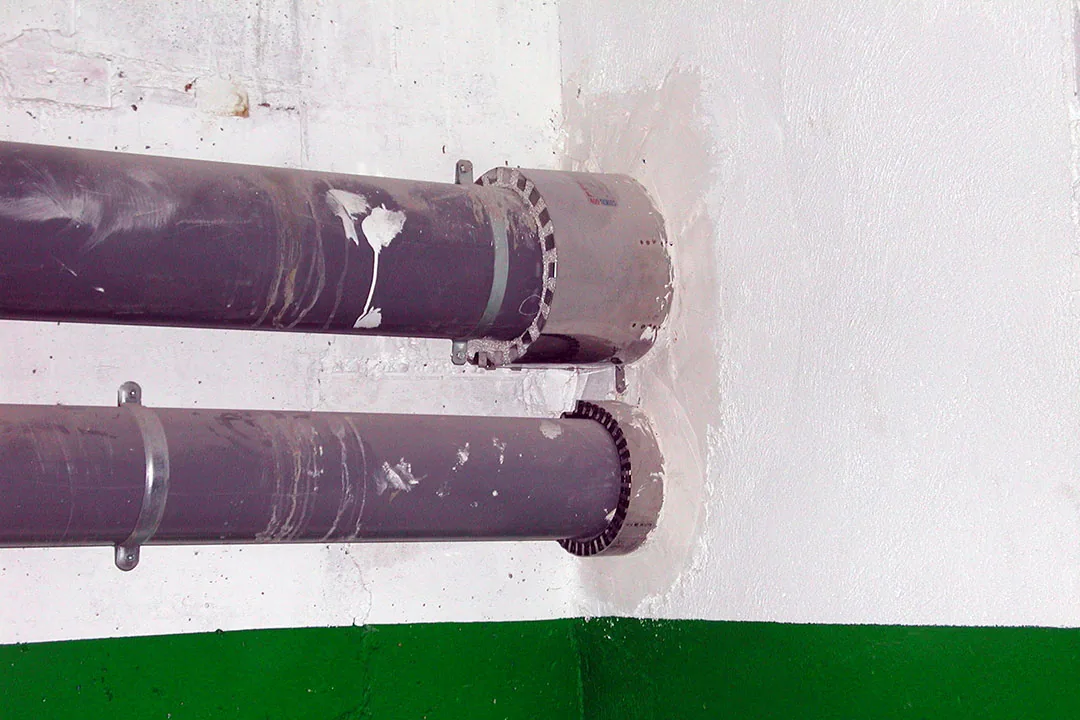

Collarines intumescentes instalados en el paso de dos tuberías de PVC a través de un muro, sellado cortafuegos

Sellado de penetraciones e instalaciones

Collarines y envolturas intumescentes para tuberías de PVC, almohadillas para huecos de instalaciones, silicona intumescente para pequeños huecos y morteros sin retracción o paneles de lana de roca con silicona para huecos mayores.

Proyecto de referencia: Centro Comercial Área Sur →

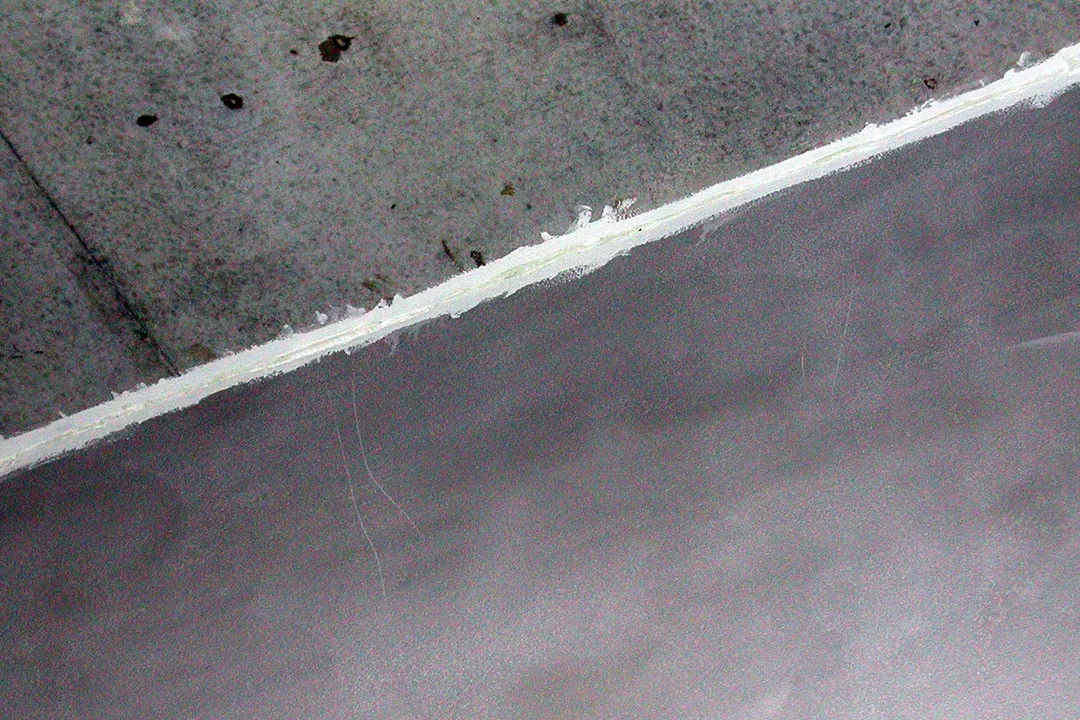

Junta de dilatación entre forjado y muro sellada contra la propagación del fuego

Juntas de dilatación y cubiertas

Sellado de juntas de dilatación estructural y de metros lineales de separación en cubierta entre distintos sectores de incendio, evitando la propagación del fuego entre zonas compartimentadas.

Proyecto de referencia: Terminal 4 de Barajas →

Normativa y ensayos

Cada sistema se certifica con ensayo, no con ficha comercial. Estas son las normas que rigen nuestro trabajo:

UNE 23820/97Estabilidad al fuego (norma española)
EN ENV 13381-4Estabilidad al fuego (norma europea)
EN ENV 13381-3 / 13381-5Resistencia al fuego en forjados, muros y chapa colaborante
R.D. 312/2005 · EN 13501-1Clasificación de reacción al fuego
EN 1992-1-2 / EN 1993-1-2Eurocódigos de hormigón y acero frente al fuego
